쿨링팬 사이즈(규격)이해하기-사각팬
작성자 : 운영자 조회수 : 92514

 쿨링팬 사이즈(규격) 이해하기-사각팬

우리가 보통 쿨링팬을 얘기할 때 어느 메이커 모델 No를 딱 찝어서 얘기하는 경우도 있지만,대부분 120㎜,80㎜,50㎜...이렇게 표현하는 경우가 대부분입니다.

쿨링팬을 제조하는 회사의 카다로그 스펙을 보면 아래 그림과 같은 도면이 반드시 있습니다.이와같은 내용을 이해하는 분도 계시겠지만,쿨링팬을 처음 접해보는 분들은 이해 안되는 부분이 많으실거라 생각되어 간단하게나마 사이즈를 설명드리도록 하겠습니다.참고로 전세계 쿨링팬의 사이즈 단위는 ㎜(미리),또는 inch(인치)로 통용됩니다.

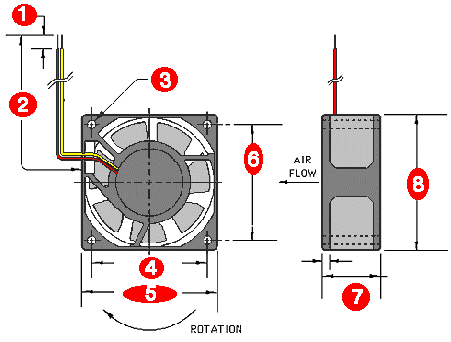

쿨링팬 사이즈 설명도

위의 팬 사이즈를 120*120*25㎜라는 가정하에 설명드립니다.



번은 리드선 끝부분을 탈피한 사이즈입니다.쿨링팬을 장착할 때 납땜을 하기 위해서 선의 피복을 벗겨 놓은 길이입니다.보통 3~10㎜로 탈피돼 있습니다.



번은 쿨링팬의 하우징 바깥에서 부터의 리드선 총길이를 나타냅니다.탈피한 부분까지 포함합니다.이 길이는 제조회사마다 차이가 납니다.



번은 홀 내경입니다.쿨링팬을 취부하기 위하여 나사를 끼우는 구멍의 내경입니다.이 부분은 제조사,팬 사이즈별로 조금씩의 차이가 있습니다.



번은 홀과 홀과의 거리입니다(통칭:홀간거리).메이커에 상관없이 팬 사이즈만 같다면 전세계 동일한 규격입니다.



번은 팬의 가로 외곽치수입니다.팬 몸의 끝에서 끝까지를 얘기합니다.
이 사이즈를 가지고 일반적으로 팬 사이즈를 얘기합니다.이 길이가
120㎜이면
'120㎜ FAN,이라고 합니다.



번은 팬의 세로 홀간 거리입니다.가로,세로의 홀간거리가 동일한 정사각형(일명 사각팬)입니다.



번은 팬의 두께입니다.이 길이가 25㎜이면'120*120*25㎜ ,이라고 통칭합니다.



번은 팬의 높이(가로,세로 길이)입니다.당연히 120㎜이겠죠.



이렇게 해서 이 쿨링팬의 사이즈를 통칭"120*120*25㎜"라고 합니다.
